中望CAD提效技巧 | 3招搞定图形外轮廓提取

中望CAD提效技巧 | 3招搞定图形外轮廓提取

在建筑、机械行业，在进行材料切割时，通常需要根据设计图纸来确定精确的切割路径和轮廓。应用CAD轮廓线提取功能，实现精确的自动化切割，是工程师必须掌握的技能之一。今天用实操案例为大家演示使用中望CAD进行（轮廓线）提取的3个技巧。话不多说，跟着教程学起来！

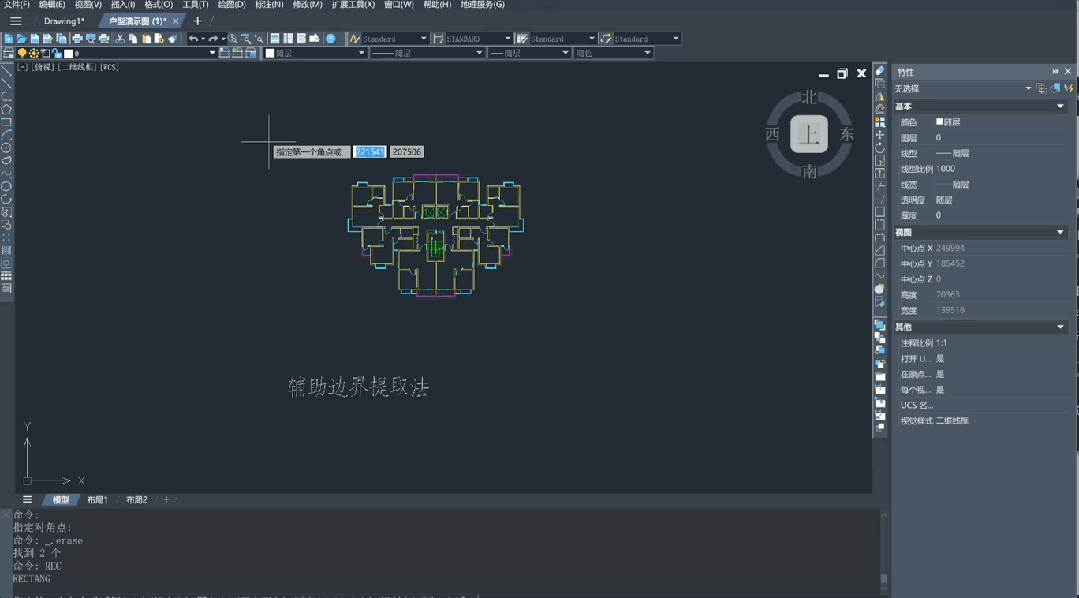

01 辅助边界提取法

1. 绘制辅助矩形

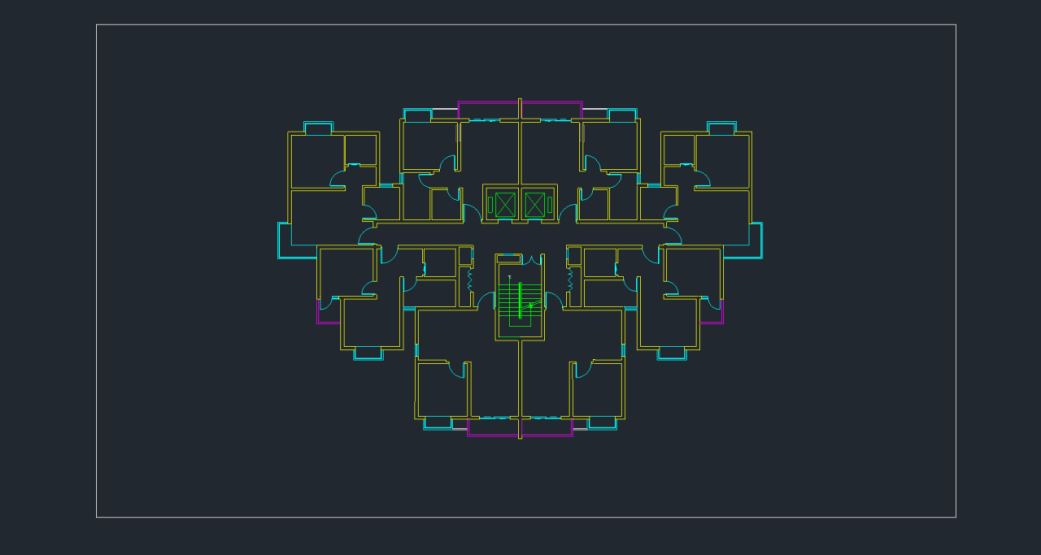

首先在中望CAD打开建筑图形，使用【矩形】（快捷键REC）命令绘制一个辅助矩形。

2. 激活边界创建窗口

在底部命令行输入【BO】或点击菜单栏【绘图】> 【边界】激活边界创建窗口。

3. 设置边界类型和孤岛检测

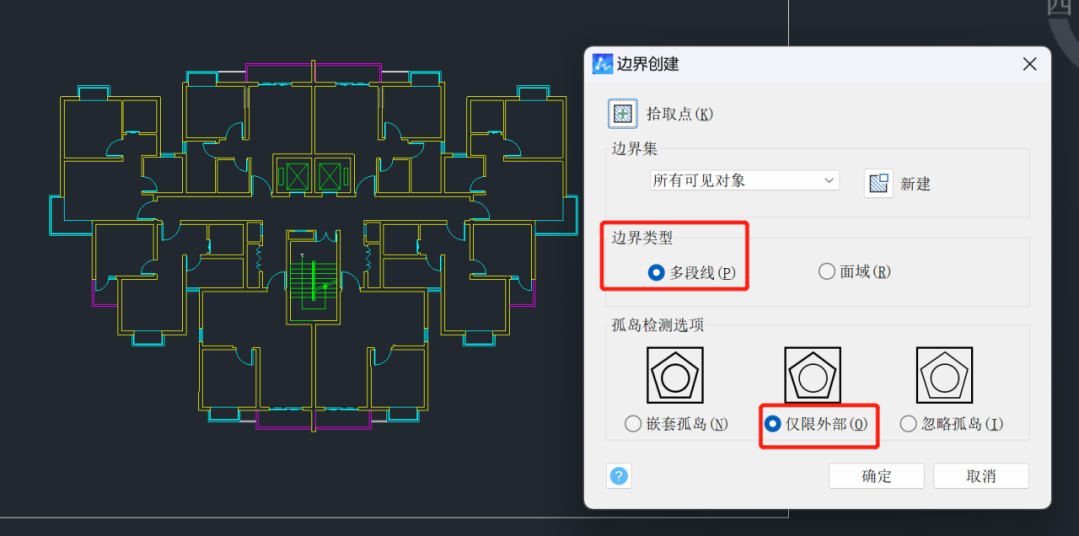

边界类型选择【多段线】，孤岛检测选项选择【仅限外部】，然后点击确定。

4. 拾取点提取轮廓线

在矩形区域和图形之间点击拾取点，提取外轮廓线。

5. 移动轮廓线

使用【M】移动命令将提取的轮廓线移动到其他位置。

02 填充边界提取法

1. 绘制辅助矩形

在中望CAD打开图纸，使用【矩形】（快捷键REC）命令绘制矩形。

2. 激活填充命令

在命令行输入【H】或点击菜单栏【绘图】> 【图案填充】激活填充命令。

3. 设置填充选项

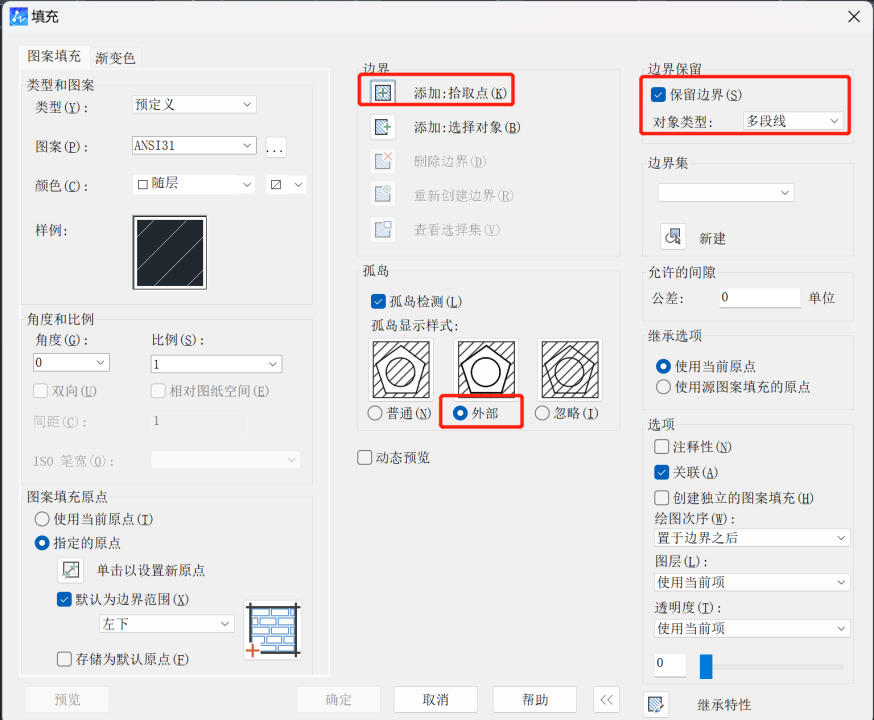

在填充界面中，孤岛显示样式选择【外观】，右侧扩展工具中勾选【保留边界】，对象类型选择【多段线】。

4. 拾取点完成填充

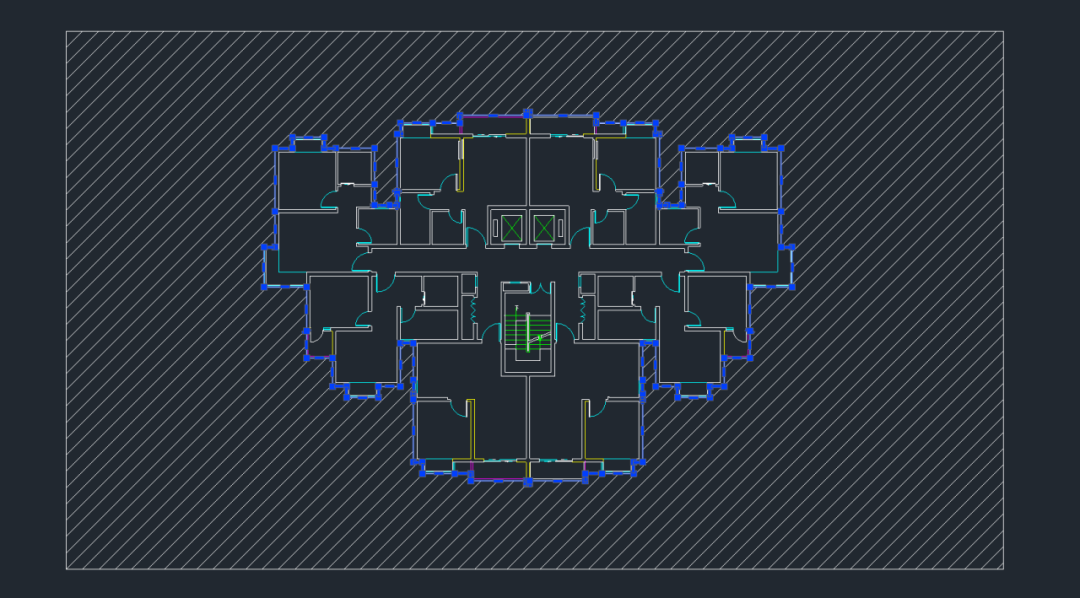

使用【添加：拾取点】模式，在矩形内部和图形中间点击一次完成填充，同时生成边界。

5. 移动边界

使用【M】移动命令，将填充的边界移动到其他位置。

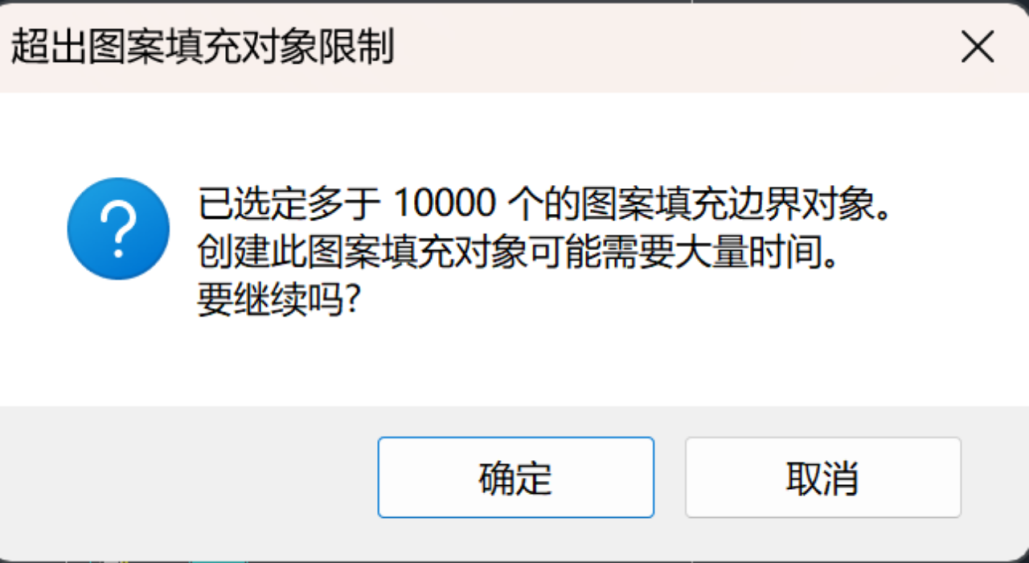

PS：复杂的图形会提示超出图案填充对象限制，直接点击确定后即可

03 程序提取法

第三种方法是一款设计师自主开发的小插件【OutlineObjectsV1-0.Isp】（可自行在互联网上用关键词搜素下载）使用该程序，能够生成一条闭合的外轮廓线，生成选中所有对象的【外轮廓】线。

1.    加载插件

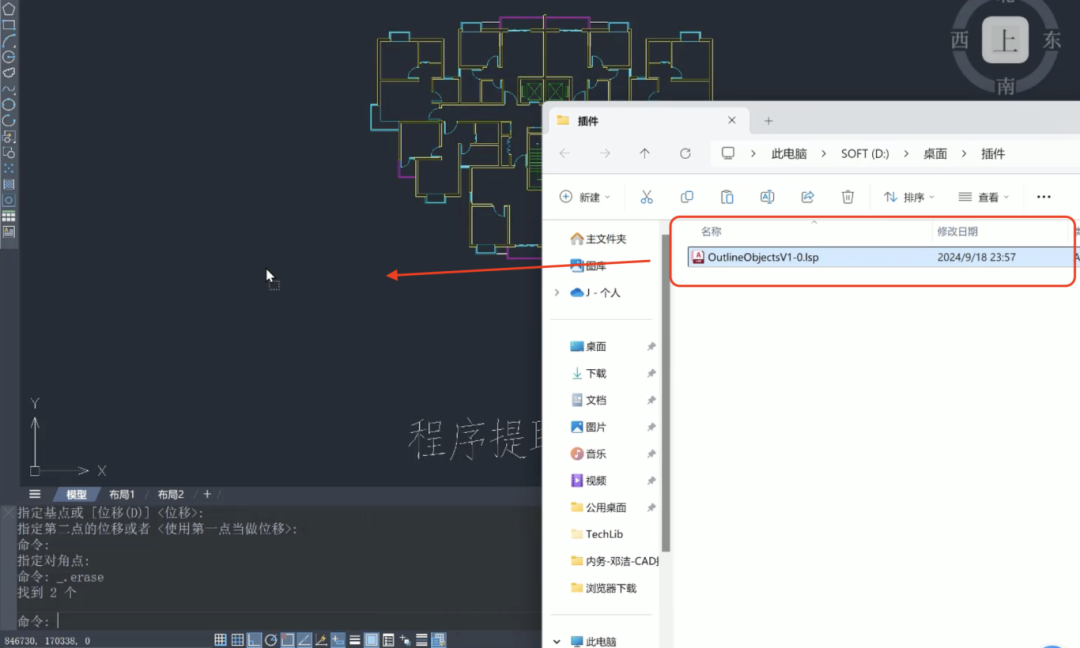

在中望CAD使用【OutlineObjectsV1-0.lsp】插件，将插件拖拽到绘图区，或用【appload】命令加载插件。

2.    启动命令

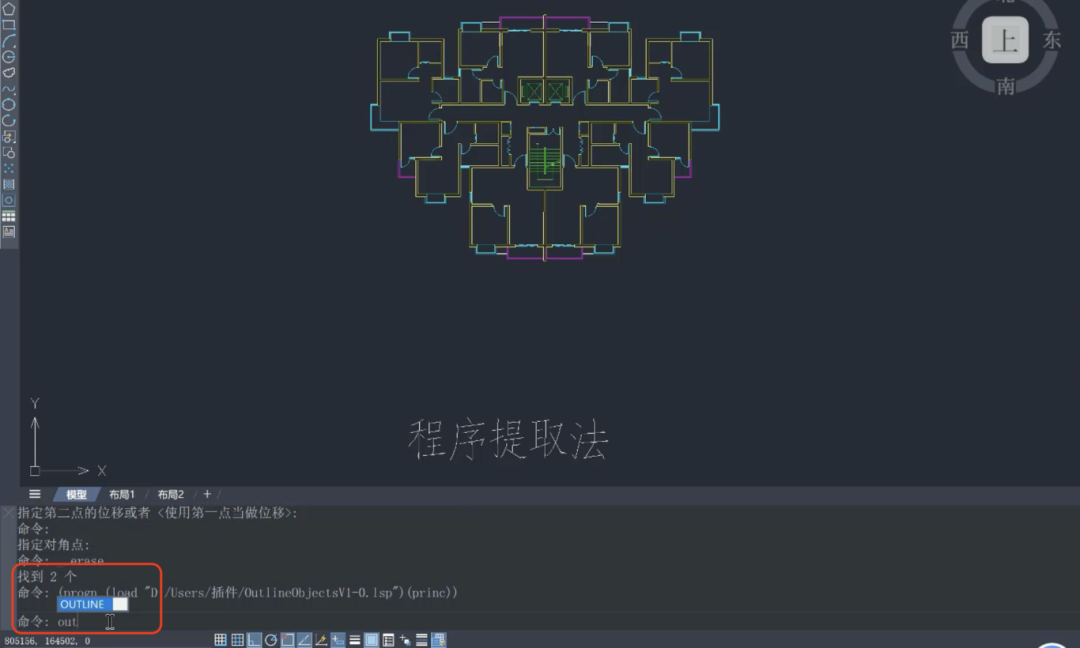

在底部命令行输入【outline】激活命令，按【空格键或Enter键】确认。

3.    选择对象完成提取

选择需要的对象后完成轮廓线提取。

4.    移动轮廓线

使用【M】移动命令，将提取的轮廓线移动到其他位置。

怎么样，是不是很快捷呢？相信大家已经对三种常用的CAD提取轮廓技法有了更加清晰的理解和掌握。
