随着人形机器人向高功率密度、高动态响应方向快速发展，关节舵机在复杂工况（如奔跑、负重、急启急停）下电机的电磁热、减速器的摩擦热、功率器件的热显著增加。若散热设计不足， 将导致电机绕组绝缘老化、功率器件结温超标、减速器润滑失效， 进而引发扭矩衰减、控制失准甚至永久性损坏。因此，在产品设计早期开展高保真热仿真，精准预测温升趋势、识别热点区域、评估散热策略，已成为保障舵机可靠性、延长使用寿命、加速研发迭代的关键手段。
人形机器人舵机的完整热管理需求，需要覆盖三大典型工况：峰值扭矩短时过载（C1）、额定连续运行至热平衡（C2）、动态步态循环负载（C3）。仿真内容包括稳态与瞬态共轭传热分析、关键部件（电机绕组、功率器件、减速器）温度演化追踪、热流路径可视化、散热瓶颈定位，并进一步开展多方案对比（如导热材料替换、壳体散热筋优化、强制风冷/液冷引入）及参数敏感性分析，为结构优化与测试验证提供量化依据。

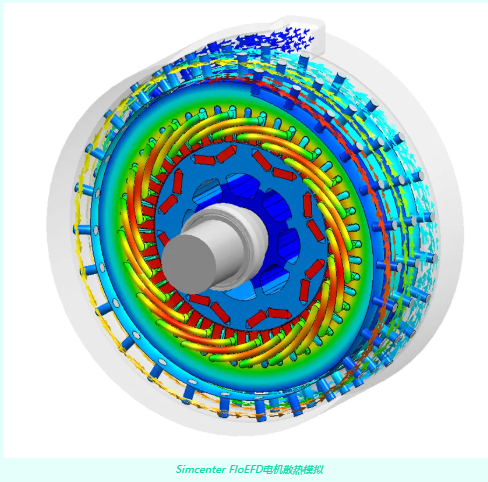

针对设计工程师快速迭代的需求，Simcenter FloEFD 提供 CAD 嵌入式 CFD 解决方案。其直接集成于 NX、Solidworks、Creo、CATIA 等主流 CAD 平台，无需几何转换，自动识别舵机内部空气腔与发热体，显著降低前处理门槛。依托 SmartCell 智能网格技术，系统在电机线圈、PCB 等关键区域自动加密，兼顾计算效率与精度；同时支持自然对流、辐射、接触热阻等综合传热机制，可高效完成多版散热方案的快速评估与比选，助力实现设计闭环。

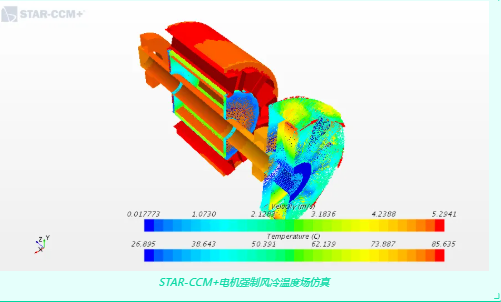

对于更高精度与复杂物理场景，Simcenter STAR-CCM+ 为仿真工程师提供全功能多物理场平台。其采用多面体网格与边界层精细化控制（关键区域网格<0.5 mm），结合瞬态共轭传热（CHT）模型，精确捕捉从启动到热平衡全过程的非均匀温度场。平台支持动态载荷输入，可真实复现步态循环中的温度波动与累积热效应，并通过强大的后处理能力生成温度云图、热流矢量图及时间历程曲线，全面支撑工程决策与认证合规。

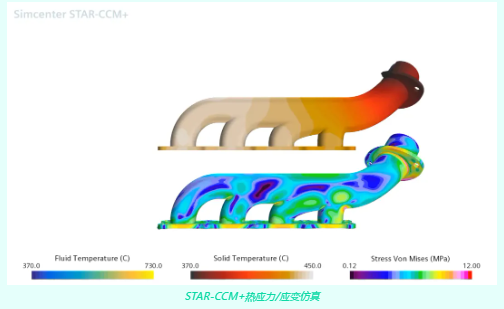

更进一步，STAR-CCM+ 原生集成结构力学模块，实现真正的热-固耦合分析。在完成高精度热仿真后，温度场可自动映射为热载荷，驱动同一网格下的有限元结构求解，无需数据传递或插值。该能力可精准预测因不均温升引起的壳体微变形（影响齿轮啮合精度）及焊点、引线处的热应力集中，有效评估热循环疲劳风险。尤其在频繁启停或高动态工况下，瞬态热机械分析可揭示周期性热冲击对结构耐久性的长期影响，提前规避失效隐患。
综上所述，基于 Simcenter 平台的人形机器人舵机热仿真解决方案，不仅覆盖从概念设计到样机验证的全链条需求，更通过 FloEFD 的高效易用性与 STAR-CCM+ 的高保真多物理场能力，形成“设计-仿真-优化-验证”一体化闭环。该方案显著降低样机迭代次数、提升产品可靠性，并确保舵机在 45℃ 高温环境下仍满足安全温升限值（<105℃），为人形机器人高性能、长寿命关节系统的开发提供坚实技术支撑。
